Referensprojekt – invändig drönarbesiktning

Hur besiktigar man insidan av en vattenreservoar med hjälp av drönare? I ett uppdrag tillsammans med Scandinavian Drone genomförde vi en invändig inspektion med Flyability Elios 3, en drönare utrustad med LiDAR och kamera.

Tekniken gör det möjligt att dokumentera svåråtkomliga utrymmen med bilder, film och tredimensionella mätdata. Inspektionsmaterialet kan därefter granskas och användas som underlag för rapportering.

Uppdraget – besiktning av en vattenreservoar

Under maj månad genomfördes en invändig besiktning av en vattenreservoar i samarbete med Scandinavian Drone .

För uppdraget användes en Flyability Elios 3, en drönare utvecklad för inspektion i komplexa och svåråtkomliga miljöer. Drönaren är utrustad med kamera och LiDAR för dokumentation och tredimensionell kartläggning.

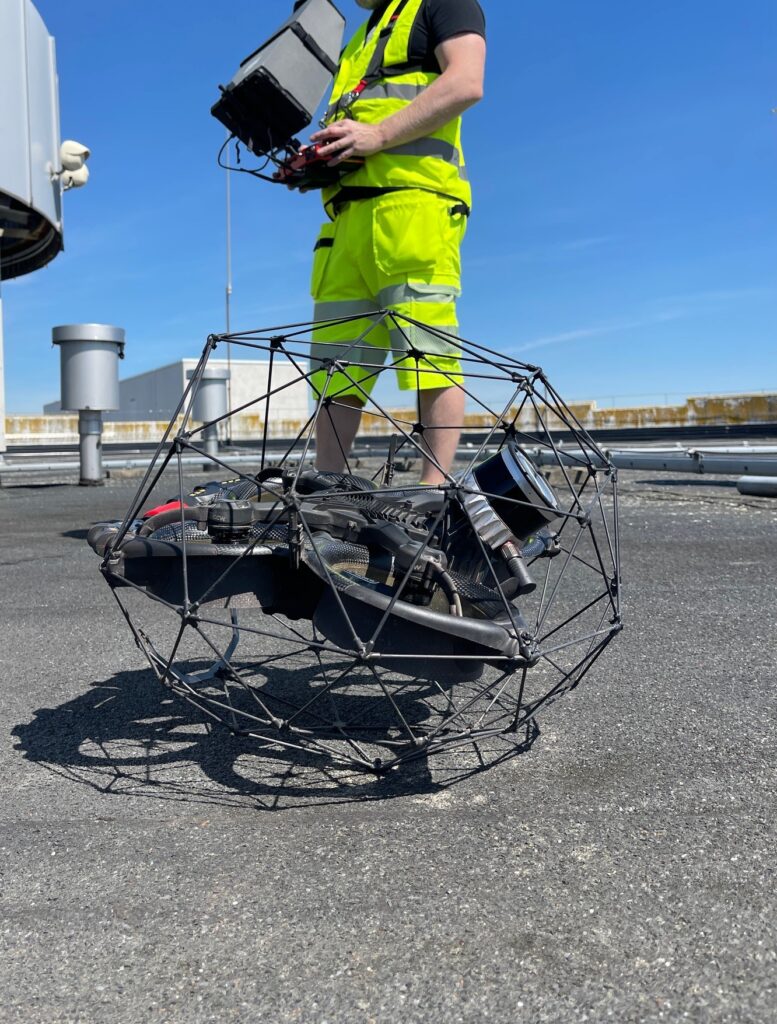

Flyability Elios 3 används vid invändig besiktning av vattenreservoar
Flyability Elios 3 vid arbetet med invändig inspektion.

Läs mer om drönarens konstruktion och tekniska möjligheter hos Flyability – Elios 3 .

Så fungerar besiktning med drönare och LiDAR

Vid inspektionen samlas bilder, videomaterial och LiDAR-data in. Den tredimensionella modellen ger en geografisk och rumslig referens för inspektionsmaterialet.

Bild och video

Kameran dokumenterar synliga förhållanden och detaljer som kan behöva granskas närmare efter flygningen.

3D-modell med LiDAR

LiDAR-data används för att skapa en tredimensionell representation av den inspekterade miljön.

Positionerade observationer

Inspektionsmaterialet kan kopplas till positioner i 3D-modellen så att observationer blir enklare att lokalisera.

Digital rapportering

Bilder och observationer kan sammanställas i en rapport för dokumentation och fortsatt uppföljning.

Granskning och rapportering i Inspector

Efter flygningen kan bilder och filmer granskas i programvaran Inspector. Genom att arbeta direkt i 3D-modellen blir det enklare att förstå var en viss bild eller observation hör hemma.

Användaren kan även skapa noteringar kopplade till inspektionsmaterialet. Dessa kan sedan ligga till grund för en strukturerad besiktningsrapport.

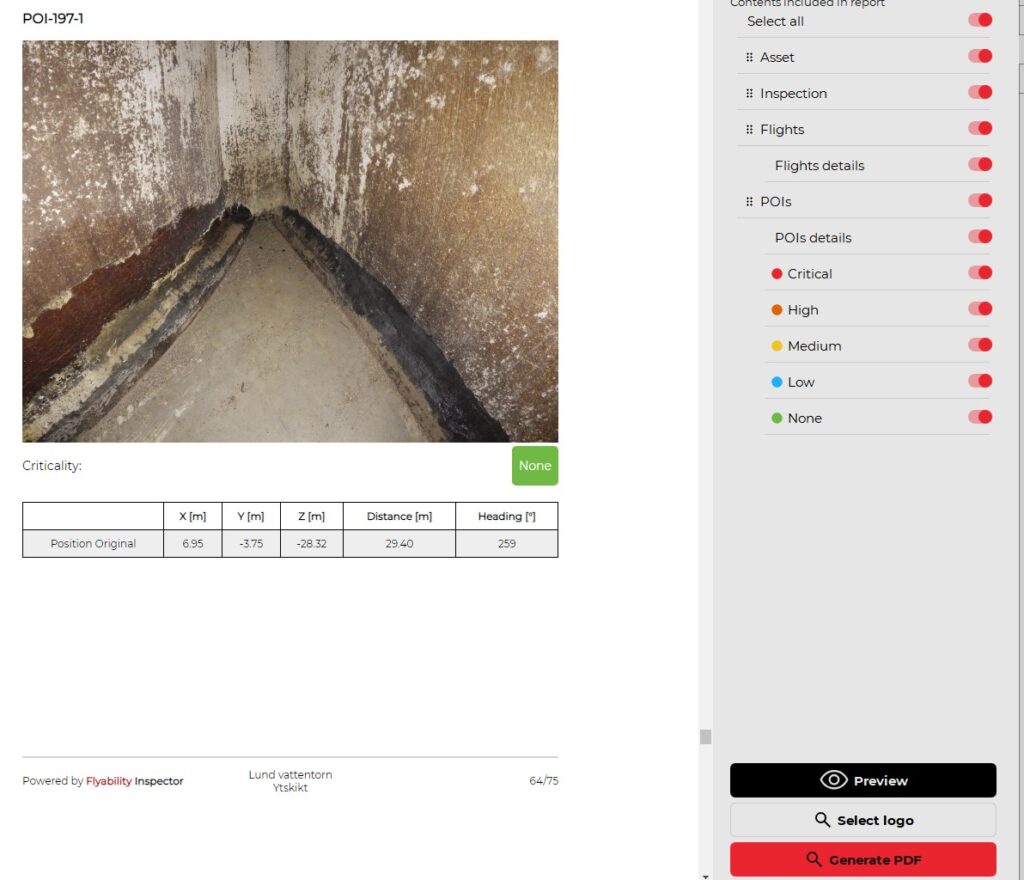

Exempel på digital inspektionsrapport från drönarbesiktning
Exempel på rapportering och dokumentation från inspektionsarbetet.

Fördelen med 3D-baserad rapportering: Observationer kan sättas i ett rumsligt sammanhang, vilket underlättar när flera personer ska granska och följa upp samma anläggning.

Inspektion i komplexa och svåråtkomliga miljöer

Invändiga inspektioner kan innebära särskilda utmaningar med begränsat utrymme, hinder och svåråtkomliga konstruktioner.

Elios 3 använder sensorer och navigeringsstöd för att kunna användas i miljöer där satellitpositionering saknas. Drönarens navigeringsfunktioner kan även bidra till att hantera situationer där radiokontakten påverkas.

Vilka funktioner som är tillgängliga och hur de används måste alltid bedömas utifrån aktuell utrustning, flygmiljö och säkerhetsplanering.

Från 3D-modell till tekniskt underlag

Utöver bildbaserad dokumentation kan LiDAR-data och punktmoln användas som underlag för fortsatt teknisk analys.

Beroende på datakvalitet, bearbetning och projektets krav kan materialet exempelvis användas som referens i CAD- och BIM-arbetsflöden eller som stöd vid framtagning av relationshandlingar.

Läs mer om hur vi arbetar med laserscanning och punktmoln för digital dokumentation och inmätning.

När är invändig drönarbesiktning intressant?

Metoden kan vara aktuell när det finns behov av att dokumentera utrymmen som är svåra eller riskfyllda att nå med traditionella inspektionsmetoder.

  • Vattenreservoarer och andra behållare.
  • Tekniska utrymmen och större schakt.
  • Industriella anläggningar och konstruktioner.
  • Utrymmen där 3D-dokumentation ger ett mervärde.
  • Projekt där bilder och observationer behöver kopplas till en digital modell.

Varje uppdrag kräver en separat bedömning av åtkomst, säkerhet, mätbehov och lämplig utrustning.

Om samarbetet

Besiktningen genomfördes i samarbete med Scandinavian Drone. Drönarscan är en del av Drönartjänst Sverige AB .

Externa länkar: Scandinavian Drone och Flyability Elios 3 .
